Objectif mise en service

Fiche de session

Objectif à atteindre

• mettre en service l’installation complète ;
• connecter tous les équipements dans INDI ;
• créer les deux trains optiques dans Ekos ;
• obtenir une première mise au point ;
• valider la résolution astrométrique.

Étapes réalisées

1. Installer et équilibrer le matériel

• monture : Sky-Watcher EQ6-R Pro ;
• instrument principal : C8 EdgeHD + Canon EOS 1200D ;
• guidage : EvoGuide 50ED + ASI120MM-S ;
• équilibrage AD : réalisé ;
• équilibrage DEC : compromis nécessaire à cause du décentrage de la lunette-guide ;
• dégagement du pilier et des câbles : vérifié.

2. Connecter les équipements

Chemin KStars : KStars → Outils → Ekos → Profil de l’équipement → Démarrer INDI

Chemin INDI : Panneau de contrôle INDI → onglet de chaque équipement → Connexion

• monture : connectée ;
• Canon EOS 1200D : connecté ;
• ZWO ASI120MM-S : connectée ;
• focuser Celestron : connecté ;
• GPS U-Blox : transmis par USB/IP et connecté ;
• joystick Saitek : transmis par USB/IP et connecté.

3. Créer les trains optiques

Chemin KStars : KStars → Outils → Ekos → bouton Modifier le train optique

• train principal : C8 EdgeHD + Canon 1200D ;
• monture : EQMod Mount ;
• caméra : Canon DSLR ;
• focuser : Celestron SCT Focuser ;
• focale : 2032 mm ;
• train de guidage : EvoGuide 50ED + ASI120MM-S ;
• caméra de guidage : ZWO CCD ASI120MM-S.

4. Définir la position de parcage

Chemin INDI : Panneau de contrôle INDI → EQMod Mount → Site Management → Park Options

• monture placée en position initiale ;
• position actuelle enregistrée comme position de parcage ;
• état Parked vérifié avant les autres essais.

5. Mettre au point le train de guidage

Chemin KStars : KStars → Outils → Ekos → Mise au point

• train optique : EvoGuide 50ED + ASI120MM-S ;
• réglage mécanique : bague verte de l’EvoGuide ;
• résultat : premières étoiles visibles et exploitables.

6. Mettre au point le C8

Chemin KStars : KStars → Outils → Ekos → Mise au point

• train optique : C8 EdgeHD + Canon 1200D ;
• exposition : 4 s ;
• regroupement : 2×2 ;
• sensibilité : ISO 1600 ;
• positions testées : 25900, 25950, 25955, 26000 et 26100 ;
• meilleure zone mesurée : de 25950 à 25955 ;
• position retenue : 25955 ;
• HFR mesurés à cette position : 1,97, 2,39 et 2,49.

7. Résoudre le champ par astrométrie

Chemin KStars : KStars → Outils → Ekos → Alignement → Options → Fichiers d’index

• train optique : EvoGuide 50ED + ASI120MM-S ;
• solveur : StellarSolver hors ligne ;
• index installés : 4207, 4208, 4209 et 4210 ;
• résultat : champ reconnu par StellarSolver.

8. Tester l’alignement polaire

Chemin KStars : KStars → Outils → Ekos → Alignement → Alignement polaire

• erreur polaire initiale : environ 1° ;
• rotation automatique : trop importante ;
• risque constaté : monture trop proche du pilier ;
• action : procédure interrompue immédiatement ;
• résultat : alignement polaire non terminé.

Résultats

Captures et analyse

Recherche de la position de mise au point

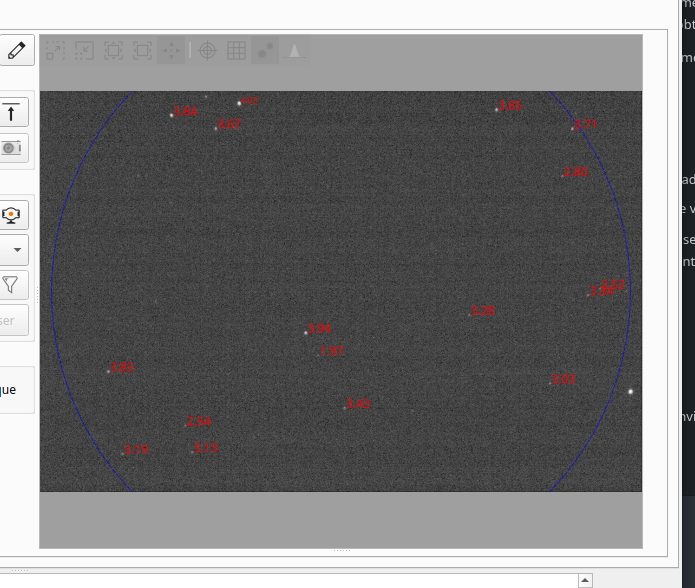

À la position 25900, plusieurs étoiles restent au-dessus de HFR 3. La valeur isolée de 1,97 ne suffit pas à considérer la mise au point comme homogène.

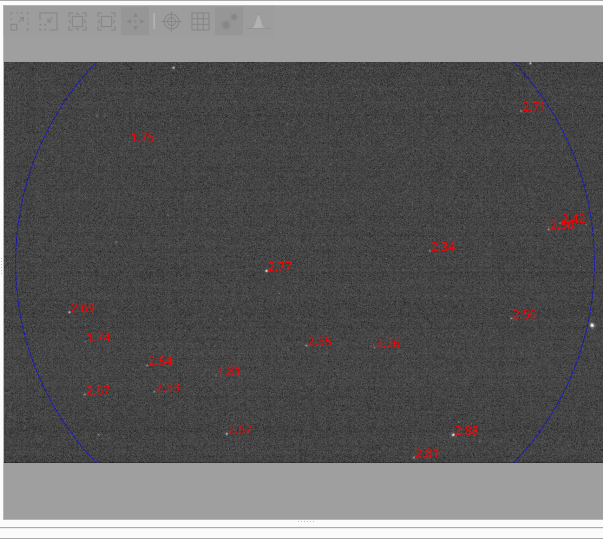

À 25950, davantage d’étoiles sont détectées et plusieurs valeurs descendent entre 1,74 et 2,88. La zone de netteté se précise.

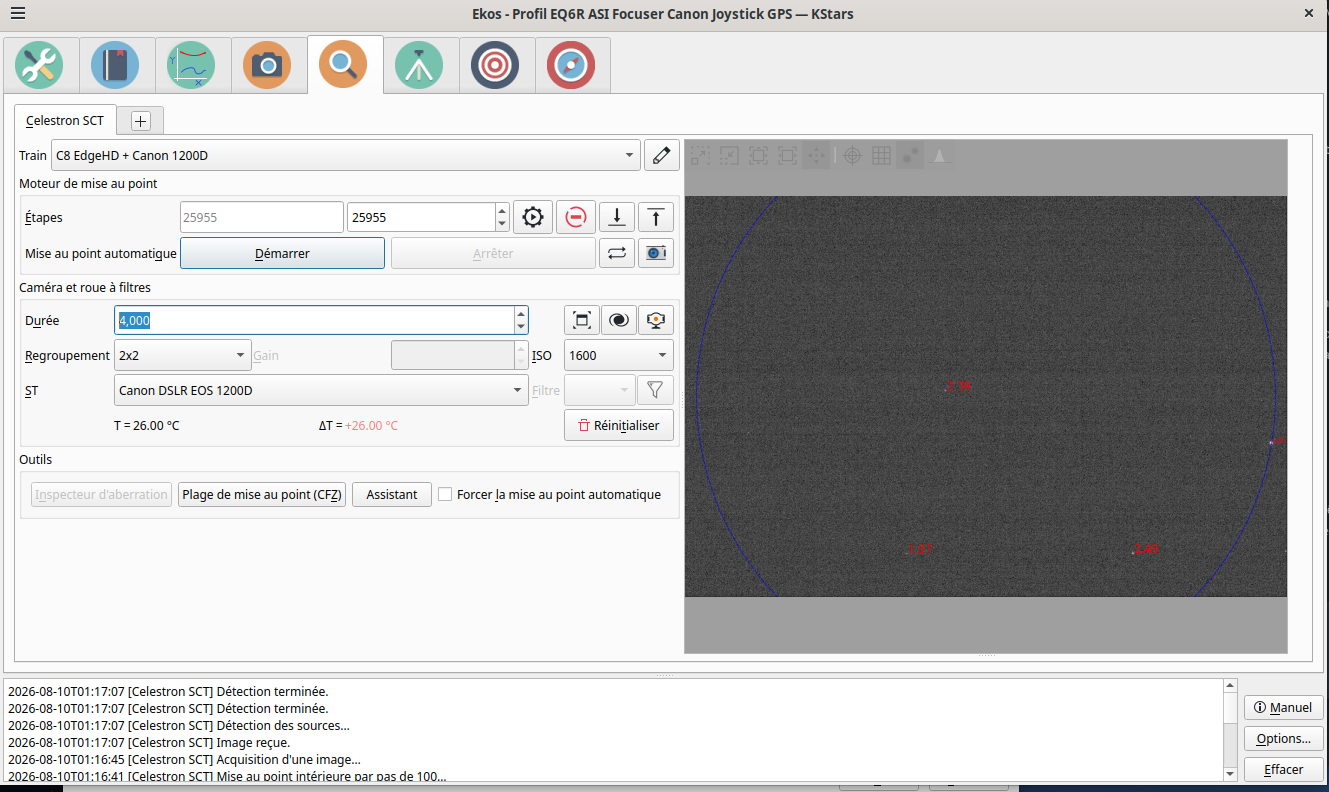

La position 25955 donne des mesures de 1,97, 2,39 et 2,49. Cette capture conserve aussi les paramètres utilisés : pose de 4 secondes, regroupement 2×2 et ISO 1600.

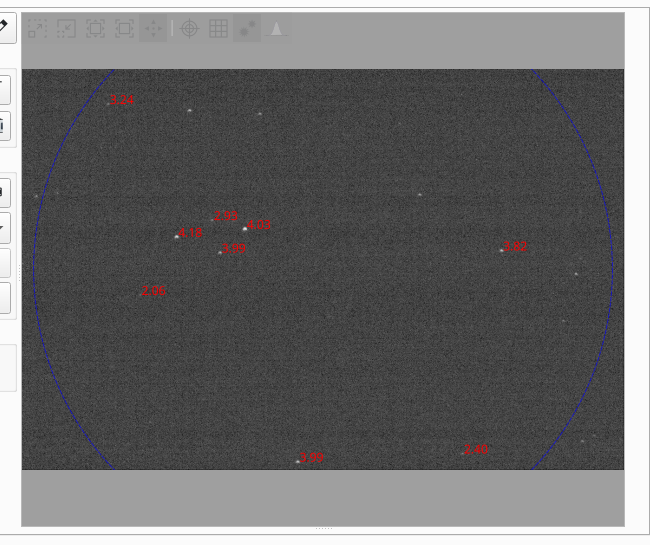

À 26000, les valeurs remontent majoritairement au-dessus de HFR 3. La mise au point se dégrade par rapport à 25950–25955.

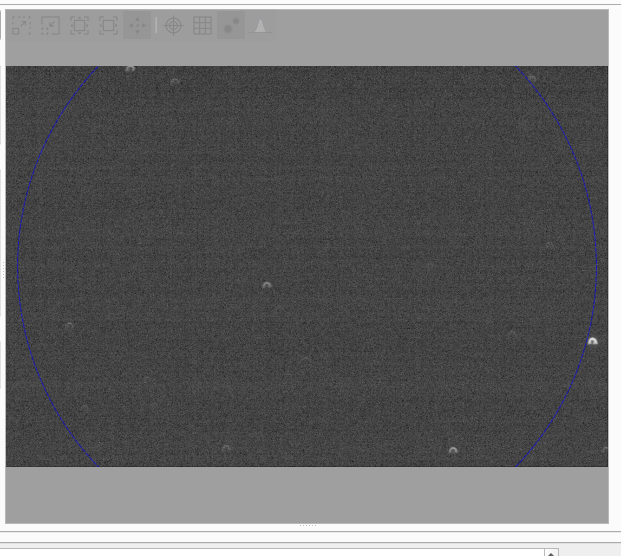

À 26100, les étoiles deviennent nettement plus diffuses. Cette comparaison confirme que la meilleure zone testée se situe autour de 25950–25955.

Conclusion RETEX : conserver 25955 comme position initiale lors de la prochaine session, puis lancer une mise au point fine autour de cette valeur plutôt que de reprendre toute la plage.

RETEX

• Problème : le focuser devenait instable lorsqu’il était connecté au hub USB.
  • Solution : brancher le focuser directement sur le serveur INDI. Voir le HowTo.
• Problème : la monture a effectué une rotation trop importante pendant l’alignement polaire.
  • Solution : arrêter et parquer immédiatement la monture ; utiliser ensuite des rotations manuelles limitées à 15°.
• Problème : StellarSolver ne parvenait pas à résoudre le champ.
  • Solution : installer les index 4207 à 4210. Voir le HowTo.

Bilan

Validé

• Détection de tous les équipements.
• Trains optiques, parcage et communication INDI.
• Mise au point des deux chaînes optiques.
• Première résolution astrométrique.

À reprendre

• Sécuriser les limites de la monture.
• Refaire l’alignement polaire avec des rotations contrôlées.

Prochaine session

• Vérifier le parcage, les câbles et les limites avant tout mouvement.
